श्रृंखला बनाम समानांतर में एलईडी स्ट्रिप्स को जोड़ना

आपने उपयोग करने के लिए चुना हैएलईडी स्ट्रिप लाइट्सआपकी आगामी परियोजना के लिए, या आप वायरिंग प्रक्रिया शुरू करने के लिए तैयार हो सकते हैं। यदि आपके पास कई रन हैंएलईडी स्ट्रिपऔर उन्हें एकल शक्ति स्रोत से जोड़ने का इरादा है, आप इस बात पर विचार कर सकते हैं कि उन्हें श्रृंखला में या समानांतर में कनेक्ट करना है या नहीं।
एलईडी स्ट्रिप्सफीचर मार्क्स पॉजिटिव और नेगेटिव (ग्राउंड) तारों के लिए उपयुक्त कनेक्शन का संकेत देते हैं, जो मैचिंग कलर के संबंधित बिजली की आपूर्ति के तारों के लिए एकल एलईडी सेगमेंट के सीधे कनेक्शन की सुविधा प्रदान करते हैं। यदि आपके पास दो या अधिक हैंएलईडी स्ट्रिपसेगमेंट और उनके कनेक्शन विधि पर विचार कर रहे हैं, यह जानने के लिए पढ़ें कि एलईडी स्ट्रिप लाइट्स को "श्रृंखला" या "समानांतर" में लिंक करना है या नहीं।
अस्वीकरण: लेबल "श्रृंखला" और "समानांतर" एक विद्युत दृष्टिकोण से तकनीकी रूप से गलत हैं। हम इन शब्दों को सादगी के लिए इस निबंध में नियोजित करते हैं, हालांकि उन्हें सटीकता के लिए उद्धरण चिह्नों में संलग्न करते हैं। कृपया पूरी तरह से स्पष्टता के लिए लेख के निष्कर्ष का संदर्भ लें।

जोड़ने के निर्देशएलईडी स्ट्रै।अटकलेंशृंखला में

"श्रृंखला" में दो एलईडी स्ट्रिप सेगमेंट को जोड़ने की अवधारणा यकीनन सबसे तर्कसंगत और सरल दृष्टिकोण है। इसे केवल एक छोर को जोड़ने के रूप में अवधारणा की जा सकती हैएलईडी स्ट्रिपएलईडी स्ट्रिप के बाद के खंड में। यदि एक संक्षिप्त दूरी की आवश्यकता होती है, तो मिलाप रहित कनेक्टर उपयोगी साबित हो सकते हैं; वैकल्पिक रूप से, तांबे के तारों का उपयोग किया जा सकता है, लंबे समय तक स्पैन के लिए आवश्यक सटीक लंबाई तक छंटनी की जा सकती है। विस्तारित रनों के दौरान, वोल्टेज ड्रॉप की निगरानी करना आवश्यक है; हालांकि, प्राथमिक आवश्यकता आसन्न के सकारात्मक और नकारात्मक तांबे के पैड के बीच एक विद्युत संबंध स्थापित करना हैएलईडी स्ट्रिप सेक्शन।यह विधि कुशल और सीधी है, क्योंकि यह बिजली की आपूर्ति के लिए एक अतिरिक्त तार कनेक्शन की आवश्यकता को समाप्त करती है। आप केवल दो खंडों के बीच एक "कूद" की सुविधा दे रहे हैंएलईडी स्ट्रिप।
नुकसान यह है कि इससे वोल्टेज ड्रॉप में वृद्धि हो सकती है, जिससे बिजली की आपूर्ति से सबसे दूर स्थित एल ई डी में प्रकाश उत्पादन कम हो सकता है। तर्क यह है कि "श्रृंखला" में एलईडी स्ट्रिप्स को जोड़ने से विद्युत प्रवाह के लिए केवल एक विलक्षण मार्ग की अनुमति मिलती है। एक एलईडी स्ट्रिप इंस्टॉलेशन के प्रारंभिक खंडों को पूरे विद्युत प्रवाह का संचालन करना चाहिए, संभवतः एक अड़चन का निर्माण करना चाहिए जो स्ट्रिप के अधिक दूर के क्षेत्रों में भेजे गए वोल्टेज और वर्तमान को कम करता है।


जोड़ने के निर्देशएलईडी स्ट्रिप्ससमानांतर में

कई जोड़ने का विकल्पएलईडी स्ट्रिपअनुभाग उन्हें "समानांतर" में तार करना है। यह तकनीक एलईडी स्ट्रिप्स के स्वायत्त खंडों की स्थापना करने में शामिल होती है, प्रत्येक सीधे बिजली की आपूर्ति से जुड़ी होती है।
आरेख दिखाता है कि यह कॉन्फ़िगरेशन प्रत्येक एलईडी स्ट्रिप सेगमेंट के लिए आवश्यक वर्तमान को कम करता है, क्योंकि वे सीधे पावर स्रोत से जुड़े होते हैं। यह वोल्टेज ड्रॉप की संभावना को काफी कम कर सकता है।
इस पद्धति का प्राथमिक दोष यह है कि इसे अतिरिक्त वायरिंग प्रयासों की आवश्यकता है। प्राथमिक समस्या यह है कि अधिकांश बिजली आपूर्ति इकाइयों में केवल एक सकारात्मक और नकारात्मक आउटपुट तार होता है, एक से अधिक तारों में उस आउटपुट के विभाजन को कई तारों में एक से अधिक से जोड़ने की आवश्यकता होती हैएलईडी स्ट्रिपखंड। इस फ़ंक्शन के लिए विशिष्ट वायर स्प्लिटर टर्मिनल ब्लॉक सुलभ हैं।
एक और चुनौती यह है कि एलईडी स्ट्रिप के कुछ क्षेत्र बिजली की आपूर्ति से काफी दूरी पर स्थित हो सकते हैं। ऐसे उदाहरणों में, कोई भी न केवल व्यापक तार की लंबाई से जुड़ी लागतों में वृद्धि का सामना कर सकता है, बल्कि उचित गेज विनिर्देशों के लिए भी आवश्यकता है। अन्यथा, आप तक पहुँचने से पहले तारों में एक वोल्टेज ड्रॉप देख सकते हैंएलईडी स्ट्रिपखंड।
क्यों "श्रृंखला" और "समानांतर" तकनीकी रूप से गलत हैं
कई ग्राहक "श्रृंखला" शब्द का उपयोग एंड-टू-एंड कॉन्फ़िगरेशन में कई एलईडी स्ट्रिप सेगमेंट के कनेक्शन को संदर्भित करने के लिए करते हैं, जिसे आमतौर पर डेज़ी-चैनिंग के रूप में जाना जाता है। हमारे कुछ और अधिक आश्चर्यजनक पाठकों ने देखा होगा कि हमने उद्धरण चिह्नों में "श्रृंखला" शब्द को संलग्न किया है। इस सेटअप का वर्णन करते समय "श्रृंखला" शब्द तकनीकी रूप से गलत है।

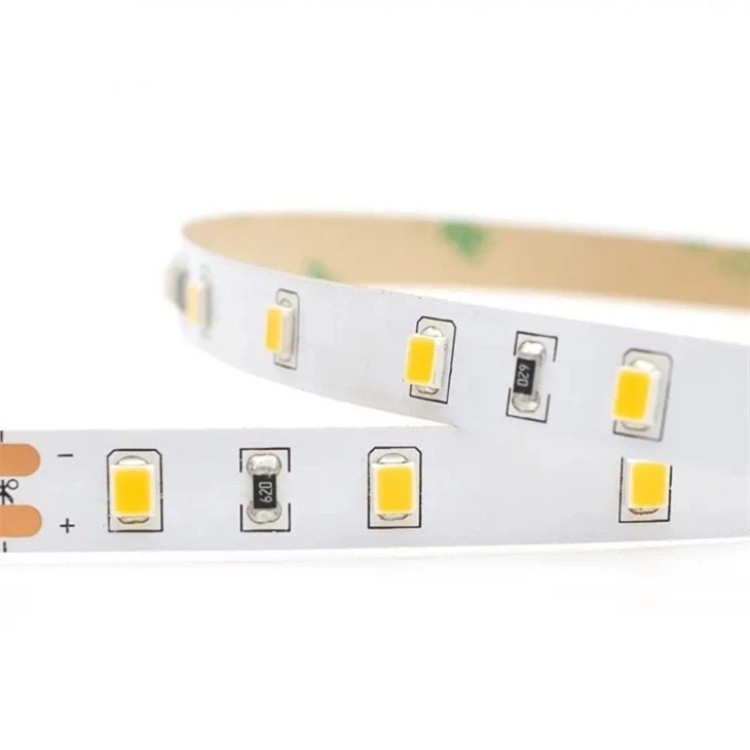

क्या यह गलत है, और यह बात क्यों है? यह डिजाइन से संबंधित हैएलईडी स्ट्रिप लाइट्सऔर इलेक्ट्रॉनिक्स के संबंधित सिद्धांत। एलईडी स्ट्रिप्स लम्बी और क्रमिक रूप से व्यवस्थित हैं; फिर भी, वे कई समानांतर शाखाओं से मिलकर बनते हैं, जिनमें से प्रत्येक में 12V स्ट्रिप्स (या 24V स्ट्रिप्स के लिए 6 एलईडी) के लिए 3 एलईडी होते हैं।
तीन एल ई डी को श्रृंखला में व्यवस्थित किया जाता है, जबकि तीन एल ई डी के समूह समानांतर में परस्पर जुड़े होते हैं। यह हमें तीन एलईडी के अंतराल पर एलईडी स्ट्रिप लाइट्स को आसानी से अलग करने में सक्षम बनाता है। एक एलईडी पट्टी को काटने से समानांतर में जुड़े शाखाओं की मात्रा कम हो जाती है। एंड-टू-एंड कॉन्फ़िगरेशन (डेज़ी-चेन) में एलईडी स्ट्रिप को कनेक्ट करना प्रभावी रूप से पूरक समानांतर शाखाओं का परिचय देता है।
यह उजागर करना आवश्यक है कि वास्तविक विद्युत श्रृंखला कनेक्शन आवश्यक इनपुट वोल्टेज को बदल देगा। जब व्यक्ति "श्रृंखला" में वायरिंग एलईडी स्ट्रिप्स का उल्लेख करते हैं, तो वे आमतौर पर कनेक्ट करने का मतलब रखते हैंएलईडी स्ट्रिपटुकड़े अंत-से-अंत। इस तरीके से जुड़े होने पर, एलईडी स्ट्रिप का इनपुट वोल्टेज स्थिर रहता है। 12V बिजली की आपूर्ति का उपयोग 12V एलईडी स्ट्रिप लाइट्स के 4- फीट सेगमेंट के लिए किया जा सकता है, जिसमें अतिरिक्त 3- फीट सेगमेंट डेज़ी-जंजीर के साथ।
